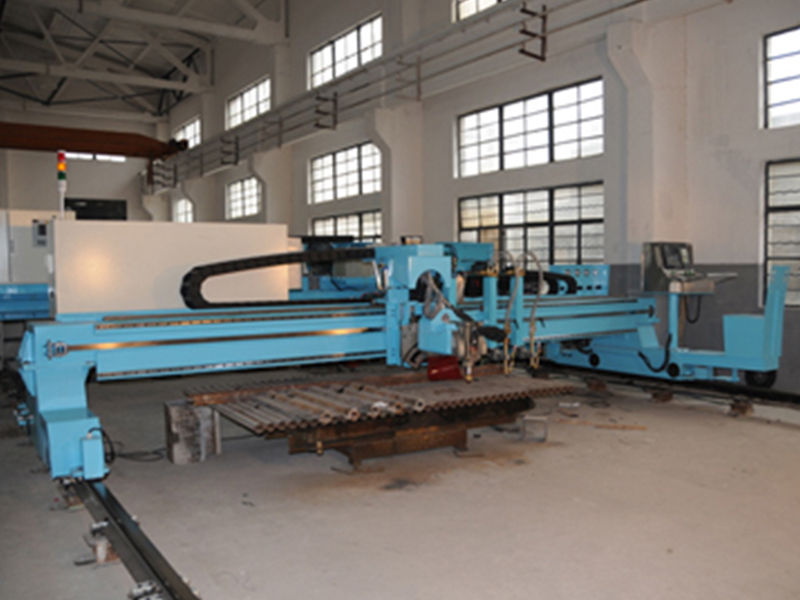

BVBA數控變坡口切割機是造船、工程機械制造等領域中所需要的切割設備。該類切割機配置可旋轉的精細等離子割炬和多軸聯動的數控系統，可以切割帶有各種復雜坡口的零件。
主要特點：
割矩可無限旋轉
變坡口切割機的主要內涵在于割矩的三維空間位置的控制。BVBA切割機采用精確制造工藝，設計了靈巧和結構緊湊的雙擺機構，使割矩可以在360°空間范圍內“無限旋轉”，切割各種具有復雜坡口的零件。
高精度及高剛性的機械結構
切割機的切割精度主要取決于機器的剛性和結構。切割機采用低重心門式結構，割矩的雙擺機構具有高剛性結構和穩定、可靠的定位精度。
精確的自動調高控制
割矩的自動調高控制是切割機關鍵的控制要點。除了基本的機械定位之外，在切割過程中，隨著鋼板的不平整，割矩在旋轉、擺動角度時總需要保持和鋼板的距離不變，永遠處于佳的切割狀態。BVBA變坡口切割機采用韓國的自動調高專利，控制精度可達±0.1mm。
高檔次的數控系統
高檔次的數控系統是變坡口切割機的核心部件。BVBA變坡口切割機采用韓國TURBO TEK公司的數控系統，系統為NC-PC結構，采用WINDOWS CE操作平臺，可以方便地通過網絡與上位計算機交換信息。數控系統實現八軸聯動控制，具有特定的變坡口曲線的控制算法，功能豐富，操作簡便，圖形顯示直觀。
帶工藝數據庫的套料編程軟件
套料編程軟件是變坡口切割機的不可缺少的工具。BVBA切割機選用Power NC編程軟件，該軟件以AUTOCAD為基本的平臺，可以直觀地對切割零件標以坡口信息，并在切割工藝數據庫的支持下自動選擇切割參數，如切割速度，補償值，標準弧壓信息等，生成數控加工程序。在編程軟件的支持下，切割機可切割V字型坡口，也可通過二刀或三刀，切割Y型和X型坡口。
其它的功能
割矩具有初始定位功能
割矩帶有球關節型防碰撞裝置
激光自動定位
配置噴粉劃線槍
帶有動力裝置的導軌清掃器
壓縮空氣自動吹掃器
|
軌道寬度 |
5m ,5.5 m ,6m , 6.5m , 7m (或按用戶求) |
|
軌道長度 |
(按用戶要求) |
|
快速移動速度 |
24m/min |
|
噴粉劃線速度 |
15m/min |
|
切割速度 |
0-6m/min |
|
坡口角范圍 |
±45° |
|
割炬3維擺動速度 |
30 rpm |
|
坡口角切割精度 |
±0.5° |
|
等離子電源 |
美國海寶 HPR260/HT4400 |
|
切割鋼板厚度 |
6-32 mm |
|
導軌 |
50 kg/m |
|
齒條 |
cp6 |
|
自動調高精度 |
±0.1mm |
|
切割精度 |
± 1mm /10m |
|
激光定位 |
十字紅線 |
|
工作氣體 |
氧氣，壓縮空氣，燃?xì)?/span> |
|
電源 |
220v/380 v/50 Hz |
